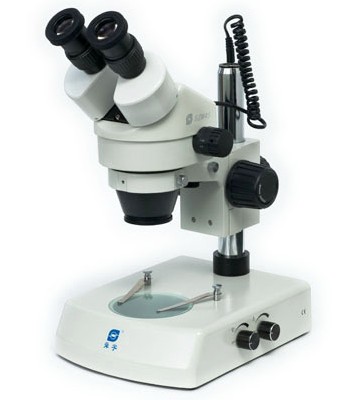

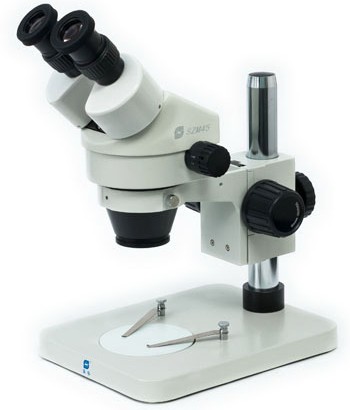

SZM45-B1 SZM45-B2

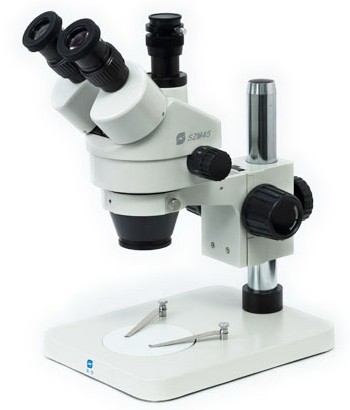

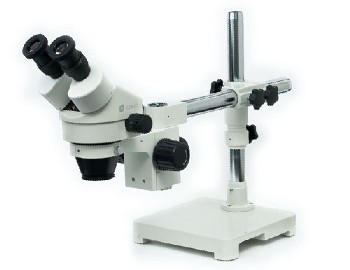

SZM45-T1 SZM45-STL1
|
主要技術規格: ★ 標準放大倍率7X~45X連續變倍,可擴展至3.5X~180X ★ 0.7X~4.5X連續變倍鏡體,變倍比6.4:1 ★ 廣角高眼點目鏡10X/20mm ★ 雙目頭/三目頭目鏡筒45°傾斜,主機頭360°旋轉 ★ 雙目或三目分光比20%/80% ★ 雙目視度調節范圍±5屈光度 ★ 瞳距調節范圍54mm~76mm ★ 標準工作距離100mm,可擴展至30~165mm ★ 可選目鏡:10X/20mm、15X/15mm、20X/10mm (均可加配測微尺) ★ 可選輔助物鏡: 0.5X/165mm、1.5X/45mm、2X/30mm ★ 可選攝像接口: 1/3XCTV、1/2XCTV、1XCTV |
SZM45系列光學參數
物鏡 目鏡 |
主機 |
加配0.5X |
加配1.5X |
加配2X | |
|
0.7X~4.5X |
0.35X~2.25X |
1.05X~6.75X |
1.4X~9X | ||
|
10X |
總放大倍率 |
7.0X~45X |
3.5X~22.5X |
10.5X~67.5X |
14X~90X |
|
物方視場(mm) |
28.6~4.4 |
57.1~8.9 |
19~3 |
14.3~2.2 | |
|
15X |
總放大倍率 |
10.5X~67.5X |
5.25X~33.75X |
15.75X~101.25X |
21X~135X |
|
物方視場(mm) |
21.1~3.3 |
42.8~6.7 |
14.3~2.2 |
10.7~1.7 | |
|
20X |
總放大倍率 |
14X~90X |
7X~45X |
21X~135X |
28X~180X |
|
物方視場(mm) |
14.3~2.2 |
28.6~4.4 |
9.5~1.5 |
7.1~1.1 | |
|
工作距離(mm) |
100mm |
165mm |
45mm |
30mm | |
