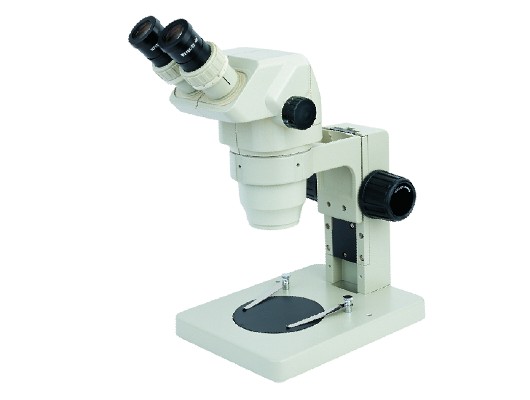

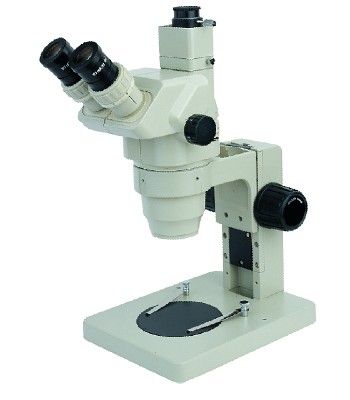

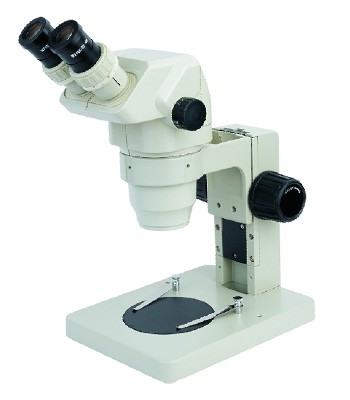

SZ45-ST1 SZ45TR-ST1
主要技術規格：
★ 標準放大倍率6.7X~45X連續變倍，可擴展至2X~225X
★ 0.67X~4.5X連續變倍鏡體，變倍比6.7:1
★ 超廣角高眼點目鏡10X/22mm
★ 雙目頭/三目頭目鏡筒45°或60°傾斜，主機頭360°旋轉
★ 雙目或三目分光比20%/80%
★ 雙目視度調節范圍±5屈光度
★ 瞳距調節范圍54mm~76mm
★ 標準工作距離100mm，可擴展至26~287mm
★ 可選目鏡：10X/22mm、15X/16mm、20X/12mm、25X/9mm
（均可加配測微尺）
★ 可選輔助物鏡：0.3X/287mm、0.4X/217mm、0.5X/177mm、0.75X/117mm、1.5X/47mm、2X/26mm
★ 可選攝像接口：1/3XCTV、1/2XCTV（C接口，可調焦）
SZ45系列光學參數
|
物鏡 目鏡 |
主機 |
加配0.3X |
加配0.4X |
加配0.5X |
加配0.75X |
加配1.5X |
加配2X | |
|
0.67X~4.5X |
0.2X~1.35X |
0.27X~1.8X |
0.34X~2.25X |
0.5X~3.38X |
1.01X~6.75X |
1.34X~9X | ||
|
10X |
總放大倍率 |
6.7X~45X |
2X~13.5X |
2.7X~18X |
3.4X~22.5X |
5X~33.8X |
10.1X~67.5X |
13.4X~90X |
|
物方視場（mm） |
32.8~4.9 |
109.5~16.3 |
82.1~12.2 |
65.7~9.8 |
43.8~6.5 |
21.9~3.3 |
16.4~2.4 | |
|
15X |
總放大倍率 |
10.1X~67.5X |
3X~20.3X |
4X~27X |
5X~33.8X |
7.5X~50.6X |
15.1X~101.3X |
20.1X~135X |
|
物方視場（mm） |
23.9~3.6 |
79.6~11.9 |
59.7~8.9 |
47.8~7.1 |
31.8~4.7 |
15.9~2.4 |
11.9~1.8 | |
|
20X |
總放大倍率 |
13.4X~90X |
4X~27X |
5.4X~36X |
6.7X~45X |
10.1X~67.5X |
20.1X~135X |
26.8X~180X |
|
物方視場（mm） |
17.9~2.7 |
59.7~8.9 |
44.8~6.7 |
35.8~5.3 |
23.9~3.6 |
11.9~1.8 |
9~1.3 | |
|
25X |
總放大倍率 |
16.8X~112.5X |
5X~33.8X |
6.7X~45X |
8.4X~56.3X |
12.6X~84.4X |
25.1X~168.8X |
33.5X~225X |
|
物方視場（mm） |
13.4~2.0 |
44.8~6.7 |
33.6~5.0 |
26.9~4.0 |
17.9~2.7 |
9.0~1.3 |
6.7~1.0 | |
|
工作距離（mm） |
100mm |
287mm |
217mm |
177mm |
117mm |
47mm |
26mm | |
